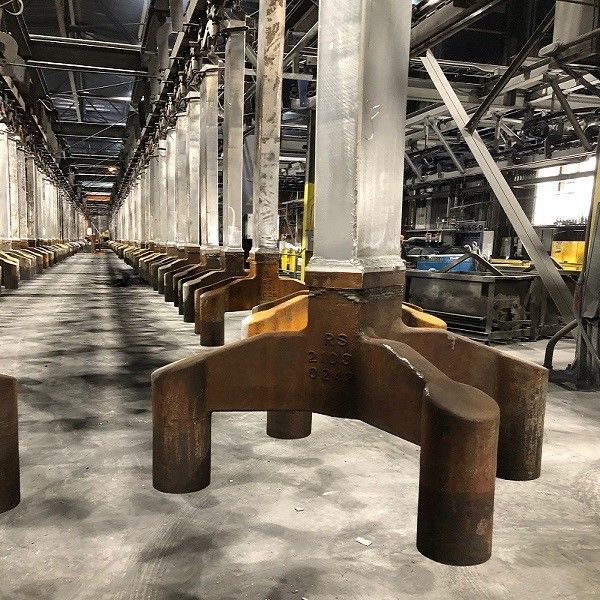

Módulo de anodo de jugo de aço fundido de junta de transição de vareta de alumínio 6101F

O conjunto de hastes de ânodo consiste em um caule de hastes de alumínio, uma junta de transição e um jugo de aço fundido.

Estem de vareta de alumínio, feito de liga de alumínio extrudido 6101F ou 6063F, 1219 x 203 mm de comprimento área de contato precisa ser plana RMS 250 livre de contas ou projeção

Jugo de aço fundido:aço com baixo teor de carbono, C max 0,25%, Si max 0,6%, Mn max 0,7%, P max 0,06%, S max 0,06%;

Normalização do tratamento térmico, tratamento de superfície R12.5

Junção de transição (TJ), placa revestida de alumínio e aço ligada.

1. Rod de alumínio: A barra de alumínio serve como o condutor elétrico no conjunto do ânodo.A haste de alumínio é tipicamente feita de alumínio de alta pureza para garantir uma boa condutividade elétrica.
2. Jugo de aço: O jugo de aço fornece suporte mecânico e estabilidade ao conjunto do ânodo.É projetado para manter o bloco de carbono do ânodo no lugar e resistir às forças geradas durante o processo de fundição de alumínioO jugo de aço é geralmente feito de aço de alta resistência para garantir durabilidade e confiabilidade.
3. Bloco de Anodo de Carbono: O bloco de anodo de carbono é o principal componente do conjunto de anodos.É feito de material carbonoso e é responsável por reagir com o oxigênio na alumina para produzir dióxido de carbonoO bloco de carbono do ânodo desgasta-se gradualmente ao longo do tempo e precisa de ser substituído periodicamente.
4. Junções de soldadura: As junções de soldadura entre a haste de alumínio e o jugo de aço são cruciais para garantir uma conexão elétrica e estabilidade mecânica confiáveis.O processo de soldagem deve ser cuidadosamente controlado para garantir soldagens de alta qualidade que possam suportar as duras condições do processo de fundição de alumínio.

II. Função do conjunto de ânodos

O conjunto de ânodos na célula de redução de potroom desempenha um papel vital no processo de fundição de alumínio.

1. Condução elétrica: a haste de alumínio conduz corrente elétrica da fonte de energia para o bloco de carbono do ânodo.A corrente elétrica passa pelo banho eletrolítico e faz com que a alumina se dissocia em alumínio e oxigênioO oxigénio reage então com o bloco de carbono do ânodo, produzindo dióxido de carbono.
2. Apoio mecânico: O jugo de aço fornece suporte mecânico ao bloco de carbono do ânodo, garantindo que ele permaneça no lugar durante o processo de fundição de alumínio.O jugo também ajuda a distribuir o peso do conjunto de ânodo uniformemente e impede que ele flutua ou desmorona.
3. Dissipação de calor: o conjunto do ânodo gera uma quantidade significativa de calor durante o processo de fundição de alumínio.Prevenção do sobreaquecimento e danos ao conjunto do ânodo.
4. Evolução do gás: À medida que o bloco de carbono do ânodo reage com o oxigênio na alumina, o gás dióxido de carbono é evoluído.O conjunto de ânodos é concebido para permitir a remoção eficiente deste gás da célula de redução, evitando o acúmulo de pressão e assegurando uma operação segura.

III. Processo de fabrico do conjunto de ânodos

O processo de fabrico do conjunto de ânodo completo de jugo de aço de haste de alumínio envolve várias etapas:

1. Preparação do material: A haste de alumínio e o jugo de aço são feitos de materiais de alta qualidade que atendem aos requisitos específicos do processo de fundição de alumínio.Os materiais são cuidadosamente selecionados pela sua condutividade elétrica, resistência mecânica e resistência à corrosão.
2. Usinagem e Fabricação: A haste de alumínio e o jugo de aço são usinados e fabricados para as dimensões e formas exigidas.O processo de usinagem deve ser preciso para garantir um ajustamento apertado entre os componentes e uma ligação elétrica fiável.
3. Soldadura: A haste de alumínio e o jugo de aço são soldados usando um processo de soldadura adequado.O processo de soldagem deve ser cuidadosamente controlado para garantir soldagens de alta qualidade que possam suportar as duras condições do processo de fundição de alumínio.
4. Controlo da qualidade: o conjunto de ânodos é submetido a rigorosos controlos de qualidade para garantir que cumpre as normas exigidas.Ensaios de condutividade elétrica, testes de resistência mecânica e testes não destrutivos.
5. Embalagem e transporte: uma vez que o conjunto de ânodos tenha passado os controlos de qualidade, é embalado e enviado para a fundição de alumínio.A embalagem deve ser concebida de modo a proteger o conjunto de ânodos durante o transporte e armazenagem..

IV. Importância da qualidade no conjunto de ânodos

A qualidade do conjunto de ânodo completo de jugo de aço da haste de alumínio é crucial para o funcionamento eficiente e fiável da fundição de alumínio.

1. Eficiência elétrica: um conjunto de ânodo de alta qualidade com boa condutividade elétrica garante uma condução elétrica eficiente,Redução do consumo de energia e aumento da produtividade do processo de fundição de alumínio.
2. Estabilidade mecânica: Um conjunto de ânodo forte e durável com juntas de soldagem confiáveis proporciona estabilidade mecânica, evitando danos ao bloco de carbono do ânodo e garantindo uma longa vida útil.
3. Segurança: um conjunto de ânodos devidamente fabricado, com boas características de dissipação de calor e evolução do gás, contribui para garantir o funcionamento seguro da fundição de alumínio,Redução do risco de acidentes e explosões.
4. Eficiência dos custos: um conjunto de ânodos de alta qualidade com uma longa vida útil reduz a frequência de substituições e manutenção, o que resulta em economias de custos para a fundição de alumínio.
